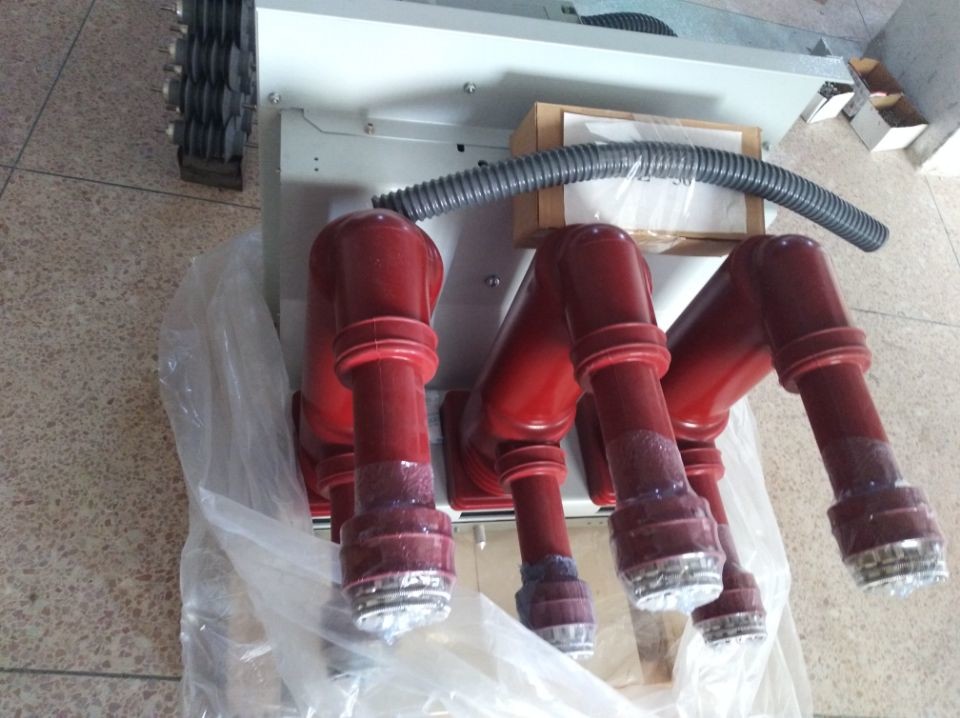

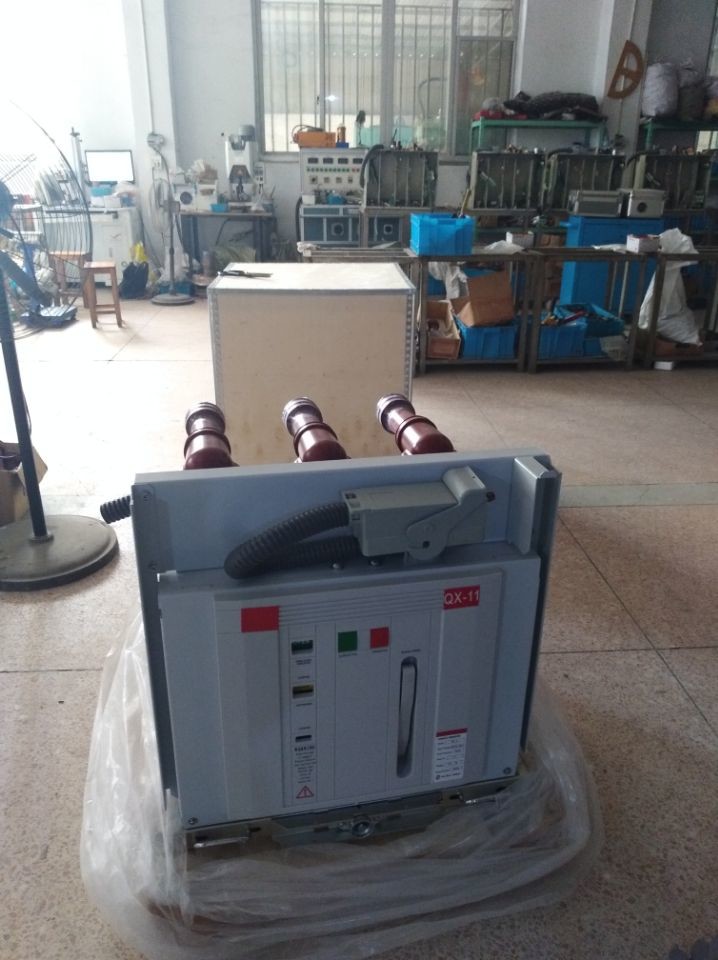

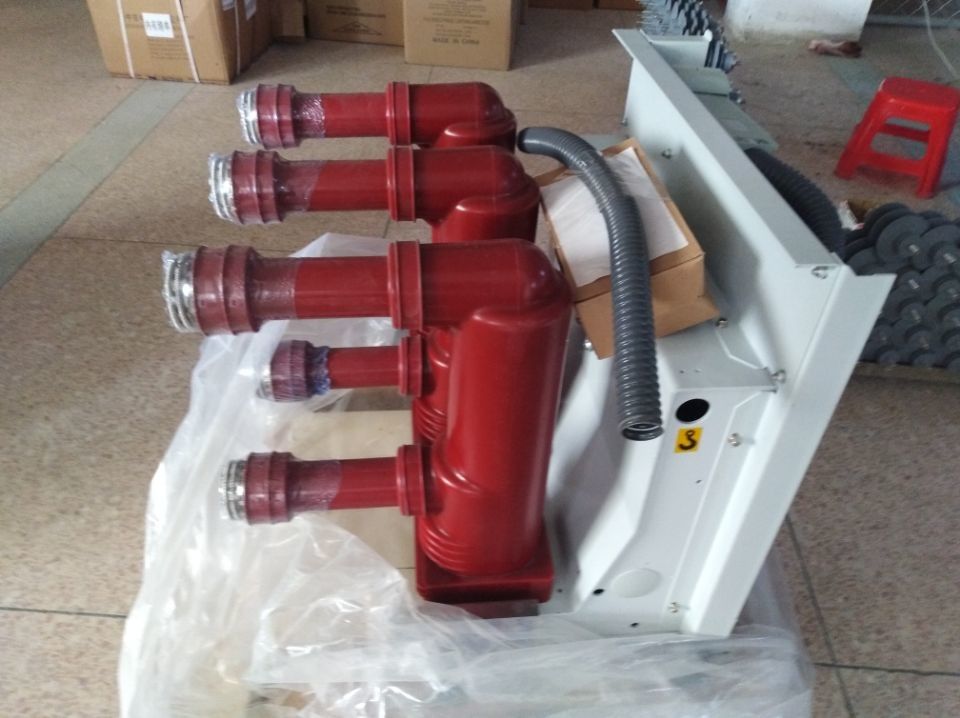

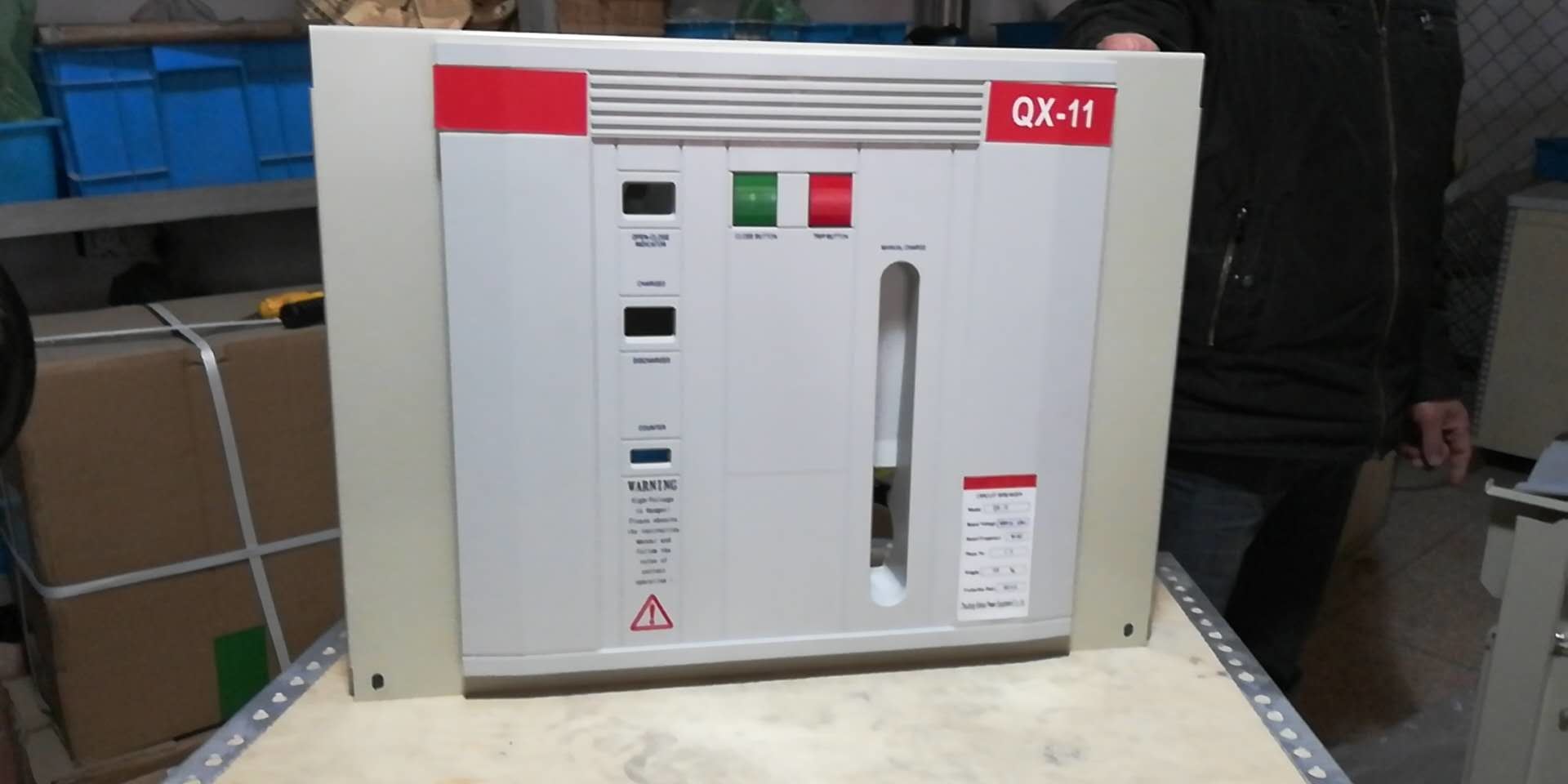

3상 IEC 12KV 영구적 자기를 띤 진공 회로 차단기

진공 아크 안정성:

50Hz ac 회로에서 전류는 1초에 100번(즉, 10ms에 한 번) 영값을 통과합니다.전류가 0 값을 지날 때 차단하는 것이 바람직합니다. 그렇지 않으면 전류 초핑으로 인해 과전압이 유도됩니다.따라서 성공적인 아크 차단을 위해서는 아크가 반주기 동안 안정적이어야 하며 특히 0에 접근하는 전류에서 계속 존재해야 합니다.

아크 안정성은 다음에 따라 결정됩니다.

(i) 접촉 물질 및 그 증기압 및

(ii) 전압, 전류, 커패시턴스 및 인덕턴스와 같은 회로 매개변수.

저전류 회로에서 대부분의 증발은 음극 지점이라고 하는 개별 지점에서 발생하는 반면, 더 높은 전류에서는 음극 및 양극 지점에서 증발이 발생합니다.이러한 소스 외에도 가스는 고온 및 충돌하는 금속 증기 때문에 인클로저의 다른 부분에서 제거될 때 접점 인클로저에 추가됩니다.

증기압과 아크 안정성은 상호 관련되어 있는 것으로 밝혀졌습니다.낮은 온도에서 증기압이 높을수록 아크의 안정성이 더 좋아집니다. 즉, 아크의 수명이 길어집니다.Zn, Bi와 같은 특정 금속은 이러한 특성을 제공하고 진공 회로 차단기에 대한 더 나은 전극 재료입니다.증기압 외에도 금속의 열전도도는 현재 절단 수준에 영향을 미칩니다.

열전도율이 좋은 금속은 매우 빠르게 냉각되어 접촉면 온도가 떨어집니다.이것은 증발 속도를 감소시키고 불충분한 증기로 인해 아크가 잘게 될 것입니다.반면 불량한 열전도체는 더 오랜 시간 동안 온도와 기화를 유지하고 아크가 더 안정적입니다.

정전 용량 값이 다른 접점을 분류하면 아크의 평균 수명이 단축됩니다.커패시턴스 값이 높을수록 아크의 평균 수명이 낮아집니다.반면에 직렬 인덕턴스는 아크의 수명을 증가시킵니다.마찬가지로 시스템 작동 전압이 높을수록 아크 지속 시간이 길어집니다.아크를 유지하기 위해 더 많은 복원 전압을 사용할 수 있기 때문입니다.
