| 원래 장소: | 절 강성, 중국 |
|---|---|
| 브랜드 이름: | XK |
| 인증: | ISO9001 / GB / IEC |
| 모델 번호: | ZW7A-40.5 |
| 최소 주문 수량: | 한 조각 / 조각 |
| 가격: | Negotiation |
| 포장 세부 사항: | 패킹 수출 |
| 공급 능력: | 한달에 100 조각 / 조각 |

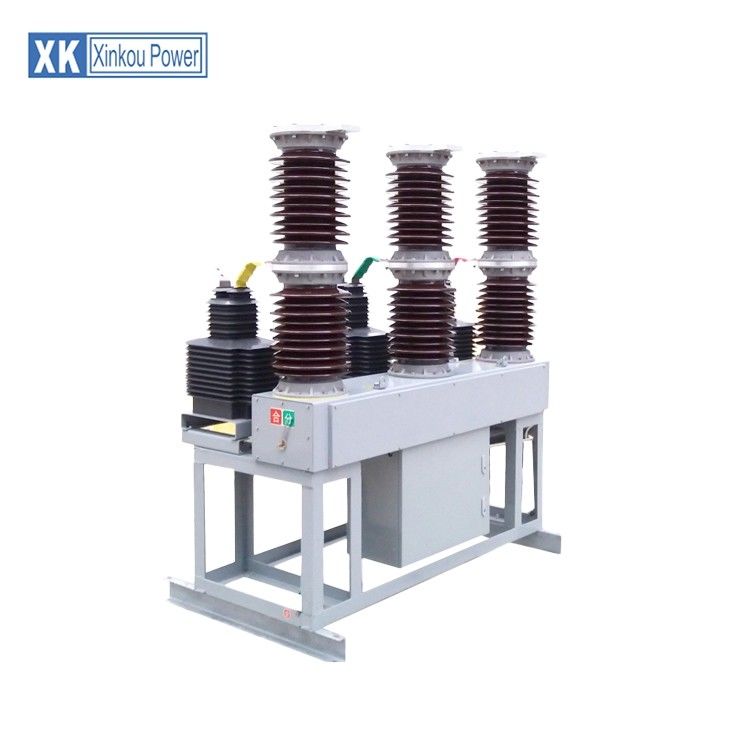

| 이름: | 진공 회로 차단기 | 표준: | IEC |
|---|---|---|---|
| 정격 전류: | 1250A, 1600A | 정격된 전압: | 40.5kV |
| 기계 라이프: | 10000 | 포트: | 닝보 |
| 하이 라이트: | vcb 차단기,옥외 vcb 차단기 |
||
| 품목 | 단위 | 자료 |
| 정격 빈도 | Hz | 50,60 |
| (젖은) 배경/분쇄에 대 전압 1min (건조한) 단계를 가진 힘 빈도 | KV |
80 95/95
|
| 대 전압을 가진 번개 전류 | KV | 185 |
| 현재를 끊는 정격 단락 | KA | 25/31.5 |
| ingcurrent 정격 단락 마녀 | KA | 63/80 |
| 대 현재를 가진 정격 첨단 | KA | 63/80 |
| 대 현재를 가진 4S 단기간 | KA | 25/31.5 |
| 시간을 끊는 정격 단락 | 시간 |
30
|
| 기계장치의 전압을 통제하십시오 | V | AC/DC 220 |
| 대 전압 1min를 가진 둘째로 ary 회로 힘 frquency | KV | 2 |
| 접촉 오프닝 거리 | mm | 18±1 |
| 접촉에 여행 거리 | mm | 4±0.5 |
| 오프닝 속도 | m/s | 1.4-1.8 |
| 결산 속도 | m/s | 0.4-0.8 |
| 접촉 결산 되튐 시간 | Ms | ≤5 |
| Middled는 단계 사이 tance입니다 | mm | 700±2 |
| 3 단계 사이 닫히/오프닝 시차 | Ms | ≤2 |
| 매 단계의 회로 esistance | Ω | <80> |
| 금렵기 | Ms | ≤100 |
| 오프닝 시간 | Ms | ≤50 |
| 무게 | KG | 500 |
모든 차단기 체계에는 그들의 가동에 있는 일반적인 소견이 있습니다, 그러나 세부사항은 차단기의 전압 종류, 현재 등급 및 유형에 따라서 실질적으로 변화합니다.
차단기는 첫째로 결함 상태를 검출해야 합니다. 작은 요점 및 낮은 전압 차단기에서는, 이것은 장치 자체 안에 보통 행해집니다. 전형적으로, 전류의 난방 또는 자석 효력은 채택됩니다. 큰 현재 높은 전압을 위한 차단기는 방어적인 릴레이 조종사 장치에 보통 결함 상태를 느끼고 오프닝 기계장치를 운영하기 위하여 배열됩니다. 이들은 전형적으로 몇몇 고전압 차단기가 현재 변압기, 방어적인 릴레이 및 내부 제어 전원에 자가 이더라도 분리되는 전원을 건전지와 같은 요구합니다.
일단 결함이 검출되면, 차단기 접촉이 회로를 중단하기 위하여 열려야 합니다; 이것은 접촉을 분리하기 위하여 봄 압축공기와 같은 차단기 안에서 포함된 기계적으로 축적 에너지를 사용하여 일반적으로 행해집니다. 차단기는 또한 열 확장 자기장과 같은 접촉을 분리하기 위하여 결함에 기인한 더 높은 현재를 이용할지도 모릅니다. 작은 차단기는 전형적으로 기계장치를 넘어지는 위하여 대규모 단위는 솔레노이드를 사용하는 그러나, 짐을 떨어져 전환하거나 봄에 에너지를 복구하기 위하여 넘어진 차단기 및 전동기를 다시 놓는 수동 제어 레버를 비치하고 있습니다.
차단기 접촉은 과다한 열 없이 (오프닝) 회로를 중단할 경우 짐 현재를 나르고, 또한 생성한 아크의 열을 저항해야 합니다. 접촉은 구리 구리 합금, 는 합금 및 다른 높게 전도성 물자로 만듭니다. 접촉의 서비스 기간은 호광을이루기 때문에 접촉 물자의 부식에 의해 현재를 중단하고 있는 동안 제한됩니다. 모형과 주조하 케이스 차단기는 보통 접촉이 착용할, 그러나 힘 차단기와 고전압 차단기가 대신할 수 있는 접촉을 비치하고 있을 버려집니다.
높은 현재 또는 전압이 중단될 때, 아크는 생성됩니다. 아크의 길이는 강렬 (또는 열) 현재에 비례의 동안 일반적으로 전압에 비례적입니다. 이 아크는 통제되는 방법으로 접촉 사이 간격이 다시 회로에 있는 전압을 저항할 수 있다 그래야, 포함되고, 냉각되고 진화되어야 합니다. 다른 차단기는 진공, 공기, 격리 가스를 사용합니다, 또는 아크가 안으로 형성하는 매체로 기름. 다른 기술은 아크를을 포함하여 진화하기 위하여 이용됩니다:
아크를 길게하거나 빗나가게 하기
집중적인 냉각 (제트기 약실에서)
부분적인 아크로 사단
냉각하는 영 점 (효과적으로 오프닝의 때에 짐 현재를 끊는 AC 파형의 영 현재 시간 교차점에 접촉이, 열리지 않습니다. 0 교차점은 선 빈도에 두번 생깁니다; i.e, 100배 50 Hz를 위한 초당과 120배 AC 60 Hz를 위한 초당.)
DC 회로에 있는 접촉 행선으로 연결 축전기.
일단 결함 상태가 맑게 되면 마지막으로, 접촉은 다시 중단한 회로에 힘을 복구하기 위하여 닫아야 합니다.
