| 원래 장소: | 절 강성, 중국 |
|---|---|
| 브랜드 이름: | XK |
| 인증: | ISO9001 / GB / IEC |

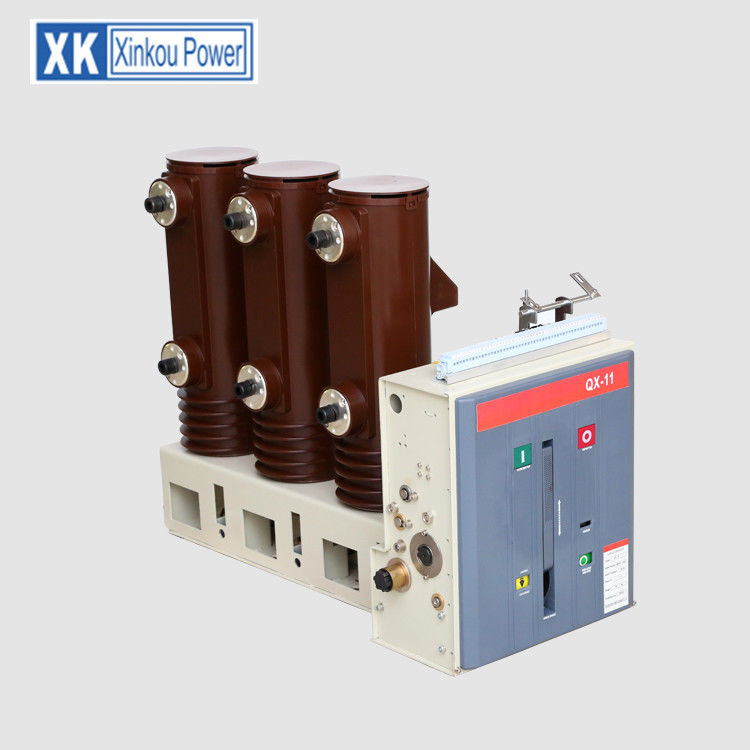

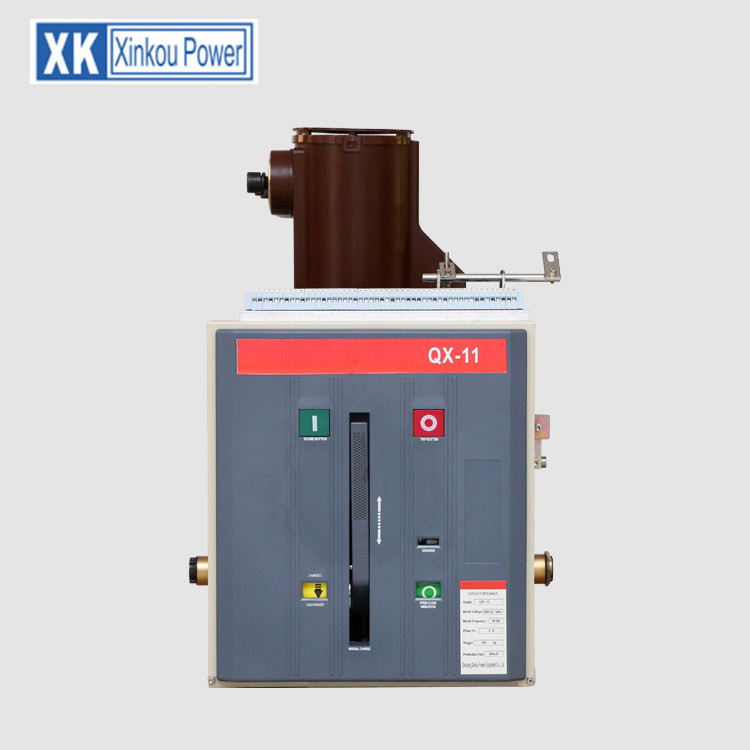

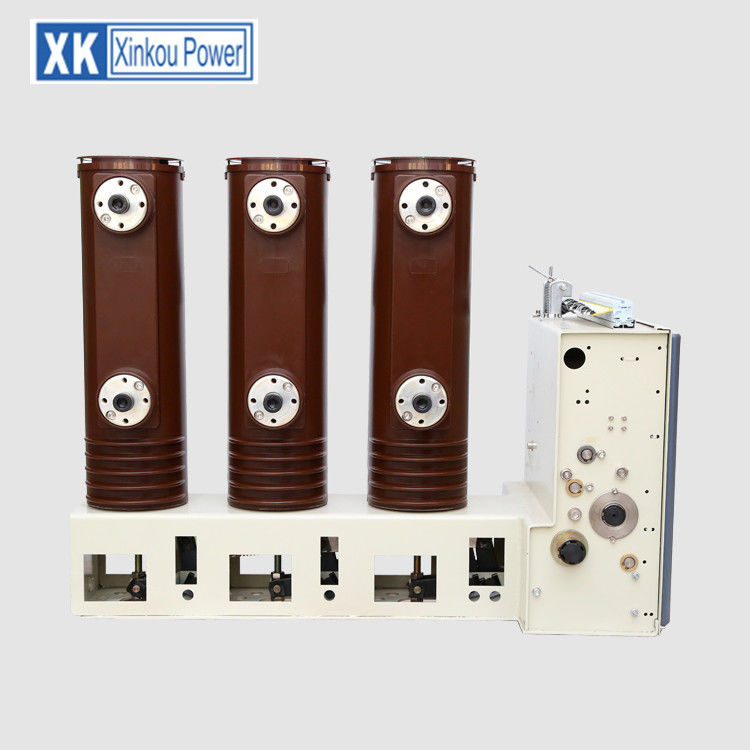

| 모델 번호: | ZN63-12KV/630A |
| 최소 주문 수량: | 한 조각 / 조각 |
| 가격: | Negotiation |
| 포장 세부 사항: | 패킹 수출 |
| 공급 능력: | 한달에 100 조각 / 조각 |
| 표준: | GBJ, JB, IEC | 정격 전류: | 630A, 1250A, 1600A |
|---|---|---|---|
| 정격된 전압: | 12KV | 기계 라이프: | 10000 |
| 포트: | 닝보 | ||
| 하이 라이트: | vcb 차단기,옥외 vcb 차단기 |
||
진공 차단기의 운영 기계장치:
차단기의 저급은 봄 운영하다 솔레노이드 작동 기계장치에 약실 안쪽에 금속 풀무가 각각 닫히고는 및 열리는 가동 도중 아래쪽으로 위쪽으로 이동되다 그래야 고쳐집니다. 접촉 운동은과 같은 되튐을 피할 것이어야 합니다. 운영 기계장치가 접촉 사이 좋은 연결을 충분한 압력을 제공해야 하다 주목할 만합니다.
밀봉의 때에 진공 강내안전장치에 있는 압력은 대략 10-6 torr 지켜집니다. 중단 등급은 250 그리고 1,000 MVA 사이에서 있습니다. 단 하나 강내안전장치를 위한 정상적인 현재 수용력은 800 – 3,000 A입니다; 4.2 kV – 7.6 kV.
| 품목 | 단위 | 자료 | |||
| 정격 전압 | KV | 12 | |||
| 최대 일 전압 | KV | 12 | |||
| 정격 현재 | A | 630-1250 | 630-1600 | 630-1600 | |
| 현재를 끊는 정격 단락 | KA | 20 | 25 | 31.5 | |
| 정격 단락 전환 현재 | KA | 50 | 63 | 80 | |
| 정격 최고봉 반항 현재 | KA | 50 | 63 | 80 | |
| 4S에 의하여 평가되는 단락 반항 현재 | KA | 20 | 25 | 31.5 | |
| 정격 절연제 수준 | 1min 힘 빈도 반항 전압 | KV | 42 (분쇄 48) | ||
| lmpulse 반항 전압 | KV | 75 (분쇄 84) | |||
| 정격 단락 현재 끊는 시간 | 시간 | 50 | |||
| 정격 운영 기계장치 결산 전압 (DC) | V | AC, DC 110,220 | |||
| 정격 운영 기계장치 오프닝 전압 (DC) | V | AC, DC 110,220 | |||
| 접촉 오프닝 거리 | mm | 11±1 | |||
| Overtravel (접촉 봄 압축의 길이) | mm | 3.5±0.5 | |||
| 삼상의 사이에서 닫히고는/오프닝 시차 | Ms | ≤2 | |||
| 접촉 결산 되튐 시간 | Ms | ≤2 | |||
| 평균 오프닝 속도 | m/s | 0.9-1.2 | |||
| 평균 결산 속도 | m/s | 0.5-0.8 | |||
| 경쾌한 시간 | 최대 운영 전압 | S | ≤0.05 | ||
| 최소한도 운영 전압 | S | ≤0.08 | |||
| 금렵기 | S | 0.1 | |||
| 매 단계의 주요 회로 저항 | 630≤50 | 1250≤45 | 1600≤40 | ||
| 접촉의 Consumpted 허용된 간격 | mm | 3 | |||
