| 원래 장소: | 절 강성, 중국 |
|---|---|
| 브랜드 이름: | XK |
| 인증: | ISO9001 / GB / IEC |

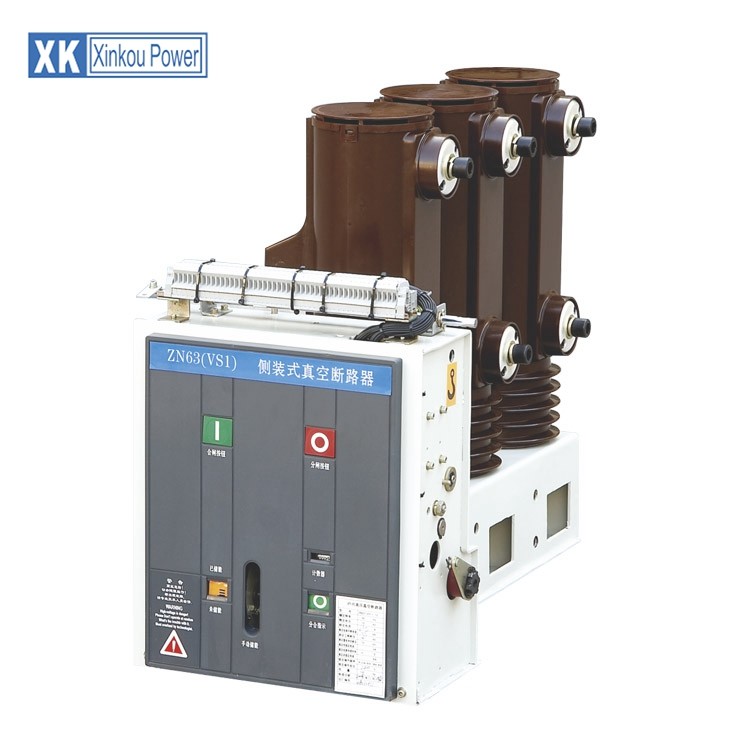

| 모델 번호: | VB7M |
| 최소 주문 수량: | 한 조각 / 조각 |
| 가격: | Negotiation |
| 포장 세부 사항: | 패킹 수출 |
| 공급 능력: | 한달에 100 조각 / 조각 |
| 표준: | IEC | 정격 전류: | 630A, 1250A, 1600A |
|---|---|---|---|
| 정격된 전압: | 12KV | 기계 라이프: | 10000 |
| 용법: | 반지 주단위, 변전소, NON-STD 전력 공급 체계 | 포트: | 닝보 |
| 하이 라이트: | 옥외 vcb 차단기,실내 vcb 패널 |
||
진공 차단기의 불리
진공 강내안전장치의 생산을 위한 첨단 기술의 필요조건.
그것은 어느 정도 범위에 있는 낮은 자력을 띠게 하는 현재의 중지를 위한 추가 전파 억제기를 필요로 합니다.
전체 강내안전장치가 이동 손상 또는 실패 때문에 진공의 손실에 의하여 무용한 시키고, 위치에 고쳐질 수 없습니다.
진공 차단기의 신청
진공 차단기의 짧은 간격 그리고 우수한 회복 때문에, 그들은 많은 산업 신청에 있는 아주 고속 만드는 스위치로 아주 유용합니다.
전압이 높 현재의 중단되기 위하여 때 낮습니다 이 차단기에는 있습니다 다른 차단기에 명확한 우월이.
낮은 결함 중단 수용량을 위해 비용은 다른 중단 장치와 비교하여 낮습니다.
정비의 가장 작은 필요조건 때문에, 이 차단기는 11에서 33 kV에 전압을 요구하는 체계를 위해 아주 적당합니다
| 품목 | 단위 | 자료 | |||
| 정격 전압 | KV | 12 | |||
| 최대 일 전압 | KV | 12 | |||
| 정격 현재 | A | 630-1250 | 630-1600 | 630-1600 | |
| 현재를 끊는 정격 단락 | KA | 20 | 25 | 31.5 | |
| 정격 단락 전환 현재 | KA | 50 | 63 | 80 | |
| 정격 최고봉 반항 현재 | KA | 50 | 63 | 80 | |
| 4S에 의하여 평가되는 단락 반항 현재 | KA | 20 | 25 | 31.5 | |
| 정격 절연제 수준 | 1min 힘 빈도 반항 전압 | KV | 42 (분쇄 48) | ||
| lmpulse 반항 전압 | KV | 75 (분쇄 84) | |||
| 정격 단락 현재 끊는 시간 | 시간 | 50 | |||
| 정격 운영 기계장치 결산 전압 (DC) | V | AC, DC 110,220 | |||
| 정격 운영 기계장치 오프닝 전압 (DC) | V | AC, DC 110,220 | |||
| 접촉 오프닝 거리 | mm | 11±1 | |||
| Overtravel (접촉 봄 압축의 길이) | mm | 3.5±0.5 | |||
| 삼상의 사이에서 닫히고는/오프닝 시차 | Ms | ≤2 | |||
| 접촉 결산 되튐 시간 | Ms | ≤2 | |||
| 평균 오프닝 속도 | m/s | 0.9-1.2 | |||
| 평균 결산 속도 | m/s | 0.5-0.8 | |||
| 경쾌한 시간 | 최대 운영 전압 | S | ≤0.05 | ||
| 최소한도 운영 전압 | S | ≤0.08 | |||
| 금렵기 | S | 0.1 | |||
| 매 단계의 주요 회로 저항 | 630≤50 | 1250≤45 | 1600≤40 | ||
| 접촉의 Consumpted 허용된 간격 | mm | 3 | |||
